PC 조립 과정 본문
▲0. 준비물
상세 부품 spec은 이전 글 참조 :
2020/08/15 - [IT] - [PC세팅] 첫 조립PC 구매
1. CPU 조립
CPU 장착부는 매우 예민한 부분으로 매우 신중에 신중을 가하여 조립하여야 한다.
1) 메인보드의 CPU 조립부 레버를 당겨서 연다.
2) CPU를 방향에 맞게 장착 한 후 힘차게 다시 레버를 내린다.
3) 레버를 내리면 기본 검정 플라스틱 덮개가 빠지면서 장착 완료된다.
2. RAM 조립
RAM은 듀얼 짝수개로 장착하는 것이 성능을 가장 효율적으로 사용할 수 있다고 한다. 그리고 장착 위치도 중요한데, 위 사진은 처음에 RAM 장착위치의 중요성을 모르고, 내 맘대로 제일 왼쪽 두개에 꽂은 상황이다. 추후에 B460M 스틸레전드 메인보드 매뉴얼을 보고 다시 빨간색 박스 위치에 장착완료 하였다.
3. 쿨러 조립
1) 쿨러 설명서를 보고, 지지대를 먼저 설치
2) CPU 위에 구리스를 당구장 모양 (x자 또는 콩알 모양으로 바르기도 함) 으로 바름
3) 방열판 및 팬 장착. 이때, 팬의 바람 방향 및 팬의 전선케이블 방향을 잘 고려하여야함. 팬의 바람 방향은 케이스의 전면에서 후면으로 가도록 해야하며 (케이스의 팬의 바람방향과 동일하게), 전선은 메인보드 위쪽 방향으로 빠져야 연결하기 쉬움.
4. SSD 조립

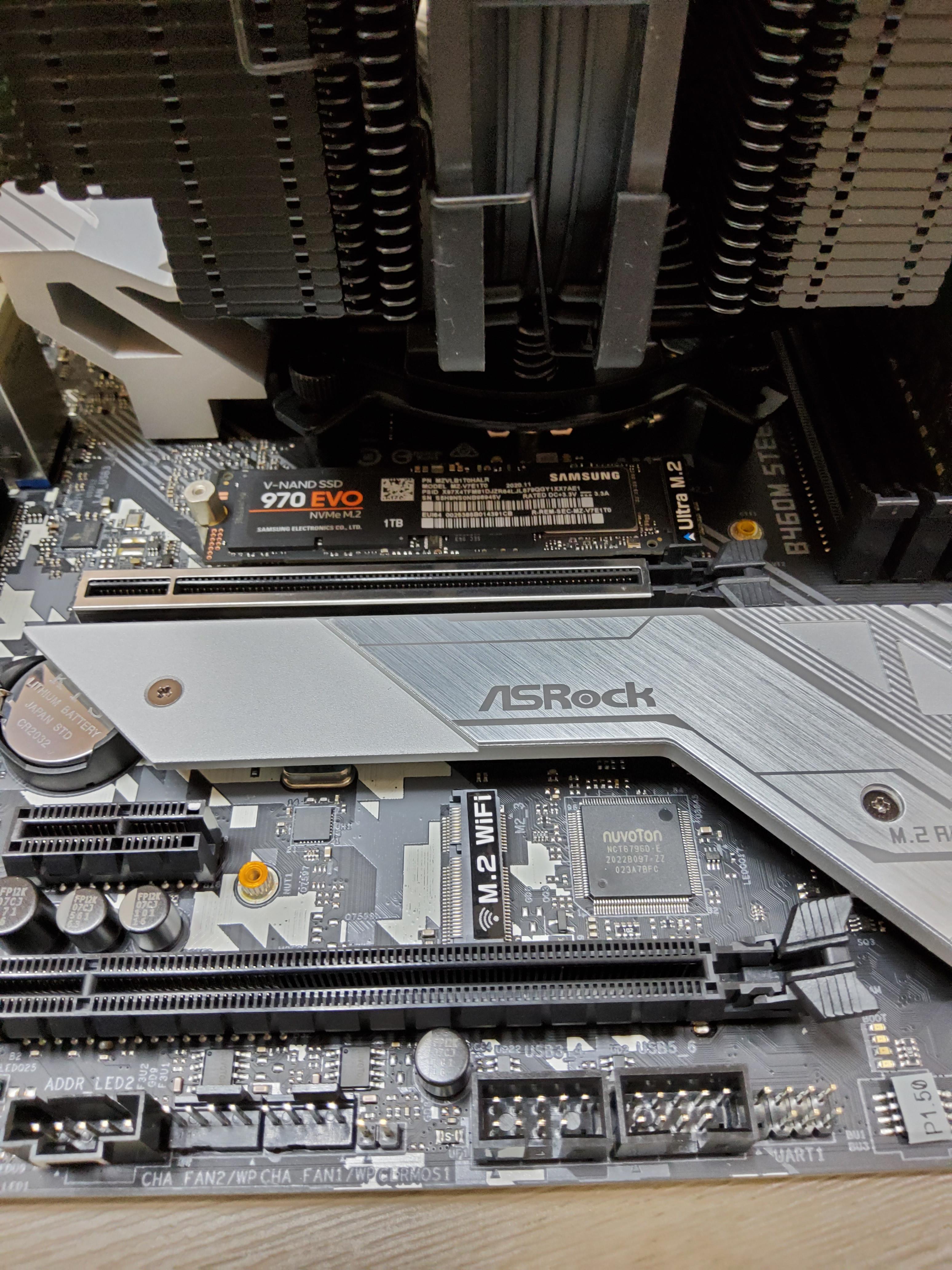

NVME M.2 ssd이 경우 성능을 최대한 발휘하기 위해 "Ultra M.2" ssd 슬롯에 장착하였다.
SSD 장착법은 30도 각도로 먼저 끼운 다음, 누른 후 나사로 고정하면 된다.
5. 메인보드 조립
메인보드 조립 시 주의해야 할 것은, 백플레이트를 안에서 밖으로 장착하고 알루미늄 돌기들을 사진과 같이 모두 꺾어놓아야 한다.
6. 파워 서플라이 조립
7. 선 연결
8. GPU 조립
GPU 조립할 후 파워 모양에 맞게 꽂아 준다. ZOTAC RTX3080 AMP HOLO Black 의 경우, 8핀 2개 규격이어서, 이에 맞게 파워서플라이에서부터 끌어서 연결해주었다. 핀 모양만 맞으면 꽂으면 되는 듯 하다.
9. 선정리 및 마무리
이제 모든 중요 부품 장착이 끝났으므로 케이스 뒷공간에 선들을 모아놓고 입맛대로 선정리를 한 후 마무리를 하면된다!
